Функциональные особенности портов связи гибридных инверторов

Гибридные инверторы – это многофункциональные устройства для автономного электропитания производственных и жилых помещений, включая дома и квартиры. Они могут подключаться к городской сети, аккумуляторным батареям разной емкости, инверторным генераторам, а также работать совместно с альтернативными источниками энергии, такими как солнечные панели. Управление этими устройствами, настройка их работы и получение информации о состоянии системы предусмотрена посредством разных интерфейсов, как то RS232, RS485, Dry contact, USB, CAN и RJ45. Они могут иметь разное функциональное назначение в зависимости от модели. Далее рассмотрим возможные варианты их функциональности.

RS485, CAN, RJ45 и RS232 – являются ключевым для коммуникации инвертора, и могут быть предусмотрены  для следующих целей:

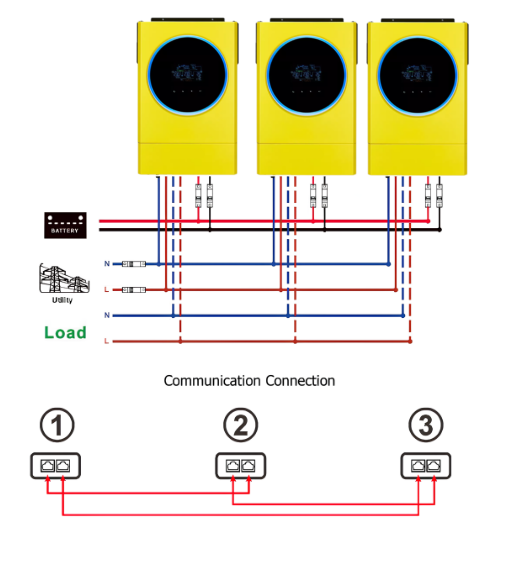

1. Параллельное соединение – позволяет объединить несколько приборов в единую систему для увеличения мощности. RS485 и CAN – наиболее распространенные для этой задачи благодаря своей надежности и способности работать в многоточечных сетях;

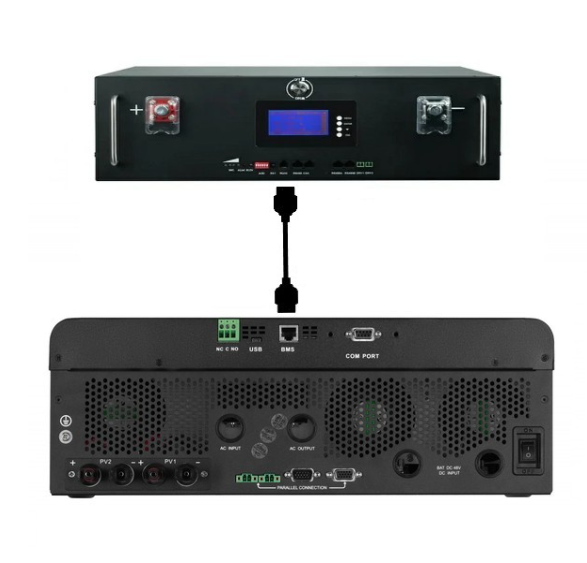

2. BMS-коммуникация – обеспечивается взаимодействие с системой управления батареями (BMS) для оптимальной зарядки и разрядки аккумуляторов. Основными интерфейсами для такого функционала являются CAN, RS485, RS232 благодаря высокой скорости передачи данных и возможности создания гибких сетей;

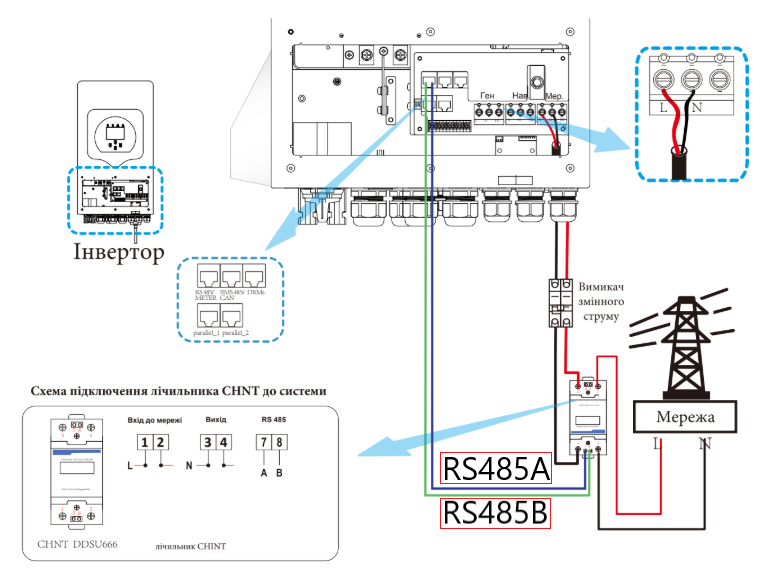

3. Подключение счетчика электроэнергии – для мониторинга потребления и выработки электроэнергии (надо учитывать, что некоторые аппаратные версии гибридных инверторов не поддерживают подключение счетчика). RS485 или RS232 могут использоваться в зависимости от протокола связи, поддерживаемого счетчиком;

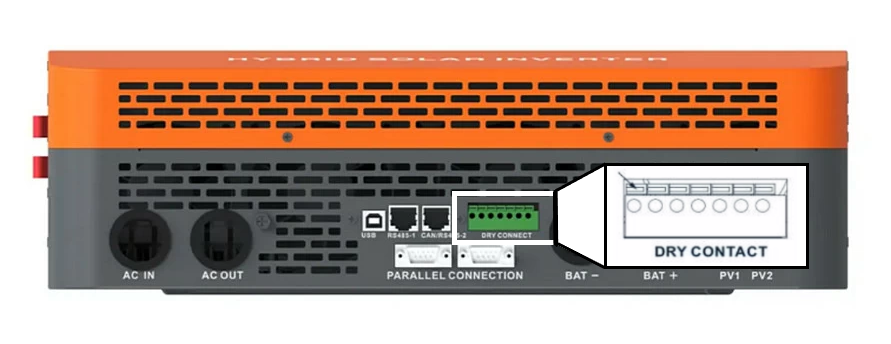

Dry contact (сухой контакт) – это, по сути, пара контактов, которые могут быть разомкнуты или замкнуты. Они не имеют собственного источника питания и служат для передачи сигналов управления. В контексте инвертора, сухой контакт обычно используется для подключения внешних устройств, таких как генераторы. Как это работает:

1. Замыкание контактов – когда возникает необходимость включить генератор (например, при отключении основной сети), инвертор замыкает контакты;

2. Включение генератора – замкнутые контакты подают сигнал на генератор, активируя его;

3. Размыкание контактов – когда восстанавливается основная сеть, инвертор размыкает контакты, и генератор отключается.

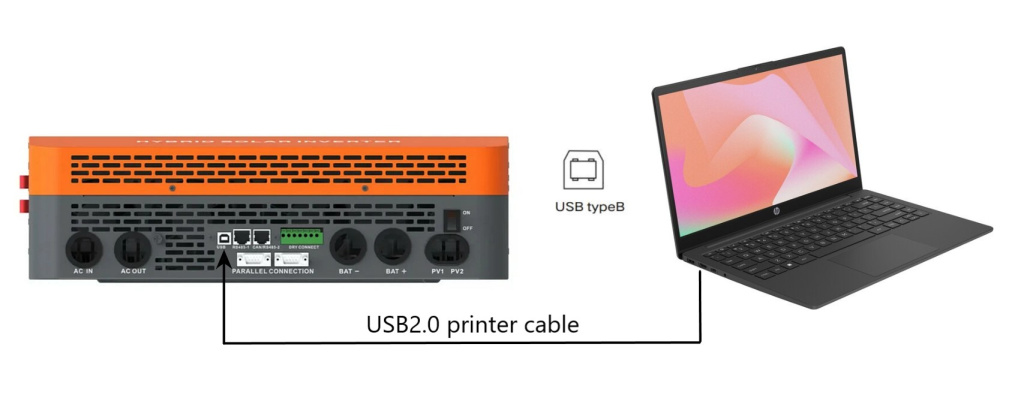

USB-порт – зачастую служит универсальным инструментом для взаимодействия с инвертором. Он позволяет:

1. Обновлять ПО – пользователь может устанавливать новые версии прошивки для расширения функциональности инвертора и исправления ошибок;

2. Настраивать параметры – USB-порт предоставляет доступ к расширенным настройкам инвертора, которые могут быть недоступны через встроенный дисплей. Это позволяет точно настроить его работу под конкретные условия эксплуатации;

3. Диагностировать и мониторить – получать информацию о состоянии инвертора для выявления и устранения неисправностей, а также отслеживать в режиме реального времени основные параметры работы прибора.
